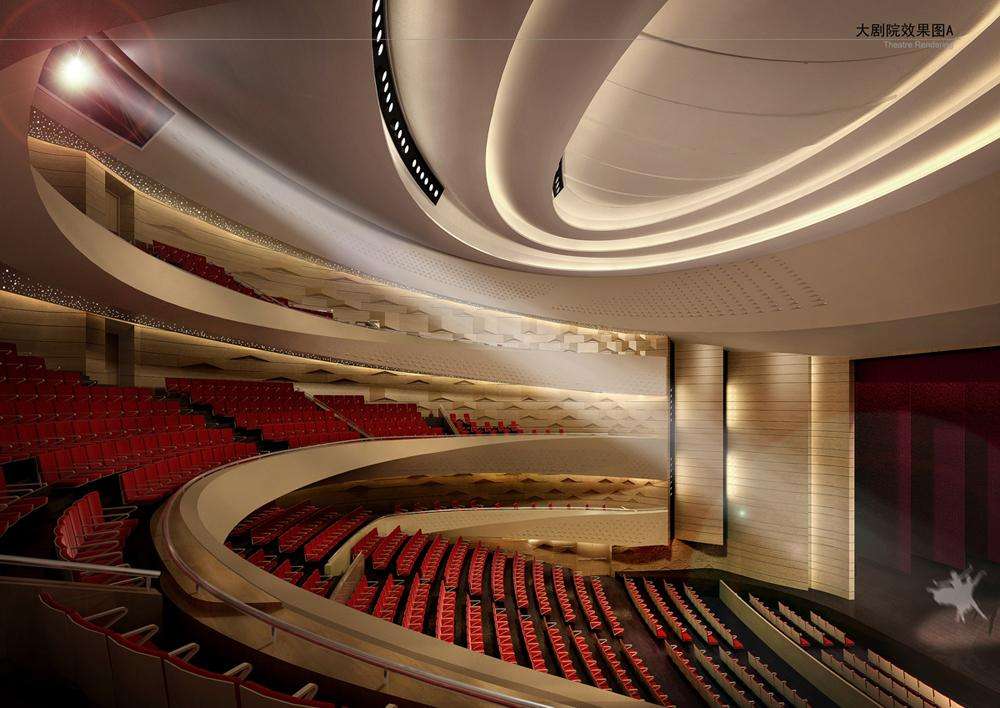

闽南戏剧剧院 — 施耐德奇胜 C-Bus 智能照明系统
闽南戏剧剧院采用施耐德奇胜 C-Bus 智能照明系统，通过 5500PACA 分季节定时控制、E5058NL/E5054NL 智能面板场景控制、HomeGate 移动端监控及 5500PC 第三方集成对接，实现剧院各区域的自动化照明管理与节能降耗，打造专业、舒适的戏剧演出照明环境。
项目概述
闽南戏剧剧院采用施耐德奇胜 C-Bus 智能照明系统，通过与信息部门多次交流沟通，以及对照明类型的分类处理，最终给出定时控制 + 面板本地控制的综合方案，为剧院打造智能化、节能高效的专业演出照明环境。
方案架构
一、分季节定时控制
根据夏秋与春冬不同季节的日照时间差异，设置分季节控制方案。采用 5500PACA 智能逻辑控制器作为核心定时调度单元，自动切换不同季节的定时策略，确保剧院各区域照明与演出时段及自然日照无缝衔接。
二、本地面板场景控制
部署 E5058NL（8联）和 E5054NL（4联）NEO系列可编程控制面板，配合 L5508RVF（8路10A）、L5512RVF（12路10A）、L5504RVF（4路10A）智能继电器模块，对剧院不同功能区进行场景控制设置。
- 观众厅与舞台区：多场景预设（演出模式、中场休息模式、彩排模式、散场模式、清洁模式）
- 前厅与休息区：配合演出活动切换照明氛围，营造文化戏剧氛围
- 后台与化妆间：独立照明控制，保障演职人员工作需求
- 公共通道与门厅：定时控制配合感应联动，无人时段自动调暗节能
三、移动端监控
通过多功能网关实现剧院局域网内手机或平板对灯光的远程控制。中控软件采用施耐德 HomeGate 软件，配合 5500PCU（USB接口模块）或 5500CN2（以太网网关）实现联网。
四、第三方系统集成
通过 5500PC RS-232 接口模块实现 C-Bus 系统与第三方系统的数据对接，完成剧院综合管理系统的集成控制，使剧院照明与舞台灯光控制系统、票务系统、安防监控、消防系统等子系统实现联动。
五、总线供电
采用 5500PS 总线电源模块为 C-Bus 网络提供稳定的 350mA 直流载波供电，保障系统稳定运行。
项目效果
- 通过自动化系统的控制策略，提高设备运行效率和能源使用效率
- 分季节定时控制避免了人工调时的人力投入，节省剧院运营成本
- 智能场景控制丰富演出空间氛围，提升观众观演体验
- 第三方集成实现了剧院照明的统一集中管理
