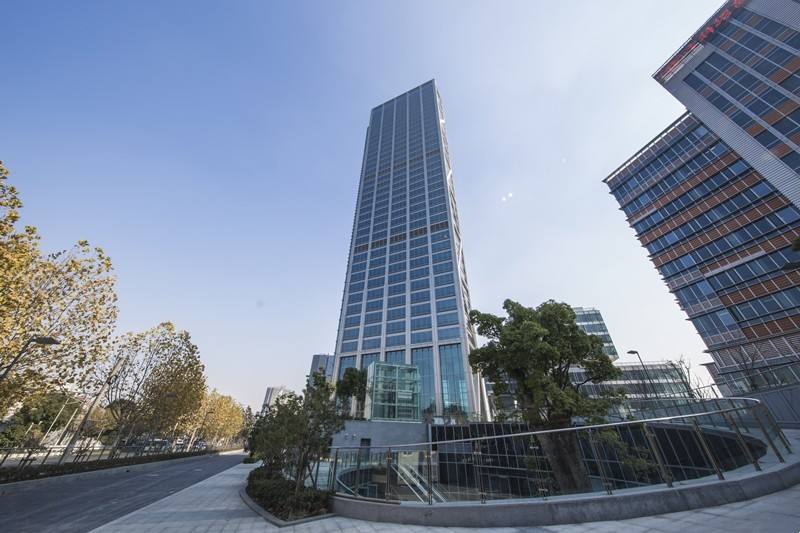

上海中天大厦公共区域 — 施耐德奇胜 C-Bus 智能照明系统
上海中天大厦公共区域采用施耐德奇胜 C-Bus 智能照明系统，通过 5500PACA 分季节定时控制、E5058NL/E5054NL 智能面板场景控制、HomeGate 移动端监控及 5500PC 第三方集成对接，实现大厦公共区域的自动化照明管理与节能降耗，打造高效、节能的现代化商务办公照明环境。
项目概述
上海中天大厦公共区域采用施耐德奇胜 C-Bus 智能照明系统，通过与信息部门多次交流沟通，以及对照明类型的分类处理，最终给出定时控制 + 面板本地控制的综合方案，为中天大厦公共区域打造智能化、节能高效的现代化商务办公照明环境。
方案架构
一、分季节定时控制
根据夏秋与春冬不同季节的日照时间差异，设置分季节控制方案。采用 5500PACA 智能逻辑控制器作为核心定时调度单元，自动切换不同季节的定时策略，确保大厦公共区域照明开关时间与自然日照及办公时段无缝衔接。
二、本地面板场景控制
部署 E5058NL（8联）和 E5054NL（4联）NEO系列可编程控制面板，配合 L5508RVF（8路10A）、L5512RVF（12路10A）、L5504RVF（4路10A）智能继电器模块，对大厦公共区域不同功能区进行场景控制设置。
- 大厦大堂与前台接待区：多场景预设（日间接待模式、夜间氛围模式、节假日节能模式、清洁模式）
- 标准层电梯厅与走廊通道：定时控制配合感应联动，无人时段自动调暗节能
- 地下车库与设备层：分区照明控制，保障车辆及人员通行安全
- 屋面与外围景观：景观照明定时控制，提升大厦夜间辨识度
三、移动端监控
通过多功能网关实现大厦局域网内手机或平板对灯光的远程控制。中控软件采用施耐德 HomeGate 软件，配合 5500PCU（USB接口模块）或 5500CN2（以太网网关）实现联网。
四、第三方系统集成
通过 5500PC RS-232 接口模块实现 C-Bus 系统与第三方系统的数据对接，完成大厦综合管理系统的集成控制，使公共区域照明与楼宇自控系统、能耗监测平台、安防监控、消防系统等子系统实现联动。
五、总线供电
采用 5500PS 总线电源模块为 C-Bus 网络提供稳定的 350mA 直流载波供电，保障系统稳定运行。
项目效果
- 通过自动化系统的控制策略，提高设备运行效率和能源使用效率
- 分季节定时控制避免了人工调时的人力投入，节省大厦运营成本
- 智能场景控制让公共区域照明与人员动线联动，提升商务办公体验
- 第三方集成实现了商务大厦照明的统一集中管理
