ABB i-bus KNX 可控硅调光 LED 灯无法彻底关闭（微亮/闪烁）的排查与解决

问题现象

在 ABB i-bus KNX 可控硅调光系统中，接入 LED 灯具后出现以下典型问题：

• 无法彻底关闭：调光器输出关断后，LED 灯仍有微亮（俗称「鬼火」）
• 低亮度闪烁：调光到低亮度（<10%）时灯光出现肉眼可见的闪烁
• 调光范围受限：无法实现 1%-100% 平滑调光，低端截止

原因分析

1. 可控硅维持电流不足（根本原因）

可控硅调光器在导通时需要一定的维持电流才能保持导通状态：

• 传统白炽灯/卤素灯功率大（通常 50-300W），维持电流充足
• LED 灯功率小（通常 3-20W），负载电流可能低于可控硅的维持电流阈值
• 维持电流不足时，可控硅在过零点附近无法保持导通→关闭时仍有漏电流通过 LED 驱动导致微亮；低亮度时导通不稳定导致闪烁

2. LED 驱动电源输入特性

LED 驱动电源前端通常有整流桥+滤波电容，呈现容性负载特性，与可控硅的前沿切波调光产生相位冲突。部分 LED 驱动的 EMI 滤波电路会吸收微弱漏电流，积累后断续放电导致闪烁。

解决方案

方案一：加装 LED 调光兼容模块（推荐）

在 LED 灯具前端并联 LED 调光兼容器（假负载/泄放电阻模块），提供一个稳定的维持电流通道，确保可控硅在低亮度或关断时维持电流足够。

方案二：更换为后沿调光驱动

将前沿可控硅调光器更换为后沿调光器（Trailing Edge），后沿调光器采用 MOSFET 或 IGBT 开关，无维持电流要求，对 LED 负载的兼容性更好，无「鬼火」问题。

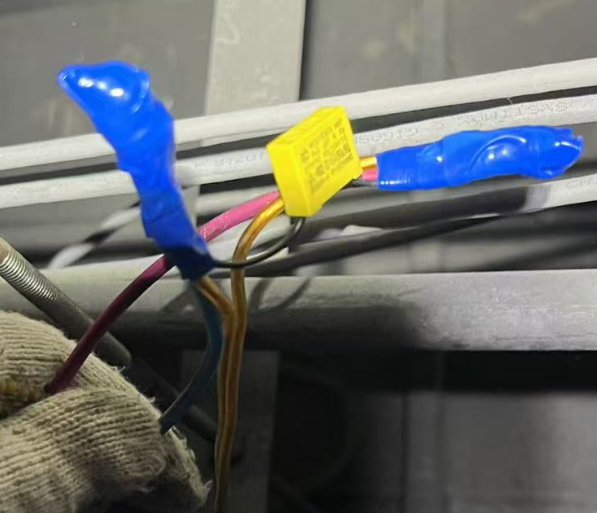

方案三：加装并联电阻

在每路 LED 灯具两端并联 10kΩ-47kΩ、5-10W 的功率电阻，用于提供少量泄放电流路径，消除关闭时的残余电压。注意会增加约 0.5-2W 额外功耗，适合临时应急或小批量改造。

方案四：选择可调光 LED 驱动

确保选用的 LED 灯具明确标注「可调光（Dimmable）」且兼容前沿切相调光（Leading Edge/TRIAC）。非调光 LED 驱动在可控硅切波下会工作异常。

实操排查步骤

1. 确认负载类型：检查 LED 灯具是否标注可调光，确认是否为前沿调光兼容
2. 测试最小负载：使用功率计测量单路 LED 实际功率，若单路 <20W 建议加装兼容器或多灯并联
3. 验证维持电流：用万用表电流档测量调光器关闭后的漏电流，若漏电流 >5mA 且 LED 微亮，需加装泄放回路
4. 加装兼容模块：优先选用 ABB 推荐的 LED 兼容模块，测试关闭状态

涉及产品

适用场景

• 办公楼 LED 筒灯调光项目
• 酒店客房 LED 调光场景
• 商业店铺射灯调光
• 原有白炽灯改造为 LED 后出现兼容性问题

核心结论
