施耐德KNX定时器MTN6606-0008故障排查技术分享
某酒店项目现场定时功能未工作的故障排查全过程，最终定位为第三方设备频繁发送非法写入指令导致总线冲突。
故障现象
某酒店项目现场，施耐德KNX定时器 MTN6606-0008 出现以下异常：
- 上报问题：定时功能未工作，到了预设时间照明没有自动开启或关闭
- 影响范围：涉及多个客房楼层的公共区域照明回路
- 发生频率：间歇性出现，不定时失效（非一直不工作）
- 系统状态：其余 KNX 设备（面板、传感器、执行器等）均正常工作
故障排除思路（六步排查法）
下面按照从外围到核心的排查顺序，逐步缩小问题范围。
第1步：检查强电供电情况
目的：确认定时器及关联执行设备供电正常。这是最基础也最容易被忽略的步骤——很多时候问题并非出在KNX系统本身，而是配电箱里的空开被人碰了。
| 检查项 | 操作方法 | 正常判定标准 | 异常处理 |
|---|---|---|---|
| 空开状态 | 目视检查配电箱中定时器所在回路的空气开关 | 空开处于合闸（ON）位置 | 合闸后测试 |
| 供电电压 | 用万用表测量定时器供电端子L-N（或L1-N） | AC 220V~240V（±10%） | 检查上级配电 |
| 电源模块输入 | 检查KNX电源模块（MTN684032/MTN684064）输入侧电压 | AC 220V | 检查空开和线路 |
| 漏电保护 | 检查漏电保护开关是否跳闸 | 无跳闸/复位状态正常 | 排查漏电原因后复位 |
现场经验：某酒店项目保洁人员打扫配电间时误碰空开手柄，导致定时器所在回路跳闸。合闸后功能立即恢复。建议配电箱加装透明盖板或锁具。
第2步：检查KNX总线电源
目的：确认KNX总线供电正常。定时器通过总线与其他设备通信，总线电压异常会导致通信不稳定或完全中断。
| 检查项 | 操作方法 | 正常判定标准 | 异常处理 |
|---|---|---|---|
| 总线电压 | 用万用表测量KNX总线红/黑端子（+/-） | DC 21V~30V（标准29V±1V） | 电压偏低则检查总线电源 |
| 电源模块指示灯 | 查看电源模块面板LED状态 | 绿色LED常亮 | LED熄灭→检查输入供电；LED闪烁→总线短路 |
| 总线短路检测 | 断开总线电源，测量总线正负极间电阻 | ≥1kΩ（无短路） | 逐段排查排除短路点 |
| 总线容量 | 检查该线路设备数量是否超出电源容量 | 单线路≤64设备，总电流≤电源额定电流 | 增加电源模块或拆分线路 |
注意：总线电压低于21V时，设备可能工作不稳定或频繁掉线。总线短路时电源模块会进入保护模式（LED熄灭或闪烁），此时需要逐段排查总线线路。
第3步：检查开关模块或输出模块是否工作
目的：确认定时器控制的下级执行设备（如开关控制模块）正常工作，排除输出侧的硬件故障。
| 检查项 | 操作方法 | 正常判定标准 | 异常处理 |
|---|---|---|---|
| RUN指示灯 | 观察模块面板LED状态 | 绿色LED常亮 | LED异常→检查模块总线连接 |
| 手动操作测试 | 按下模块上的手动按钮，测试对应回路通断 | 手动点击后负载正常开关 | 手动不可控→模块硬件故障 |
| 手动/自动模式 | 检查模块是否处于手动高优先级模式 | 手动LED不闪烁（自动模式） | 切换回自动模式 |
| 回路对应关系 | 确认定时器控制的目标回路编号与模块通道匹配 | 回路编号与ETS配置一致 | 重新核对ETS项目配置 |
现场经验：某项目开关模块MTN647593被人误切到手动高优先级模式（手动LED闪烁），该模式下模块只响应手动操作，定时器/面板等总线指令全部被屏蔽。长按手动按钮3秒切换回自动模式后恢复。
第4步：检查定时器的接线
目的：确认MTN6606-0008定时器本体的物理接线正确可靠。接线问题是最常见的低级错误，但排查时容易被忽略。
| 检查项 | 操作方法 | 正常判定标准 | 异常处理 |
|---|---|---|---|
| 总线接线 | 检查KNX总线端子（红/黑+黄/白） | 红(+)黑(-)接线正确 | 纠正极性 |
| 供电接线 | 检查230V供电端子L/N/PE | 接线正确、牢固 | 重新压接 |
| 端子紧固度 | 用螺丝刀确认总线端子是否压紧 | 线缆插入到位，无松脱 | 重新插入并压紧 |
| 通信指示灯 | 观察定时器面板LED指示灯 | 绿色LED闪烁（通信正常） | LED常亮或熄灭→检查总线连接 |
| 终端电阻 | 检查该线路末端是否安装终端电阻 | 总线两端各安装一个 | 补装终端电阻 |
接线常见错误：
1. 总线红/黑极性接反——虽仍可通信但会影响信号质量，建议纠正
2. 黄白数据线短路——两根线在端子处裸露过长，拧在一起导致总线通信异常
3. KNX总线端子未压紧——接触不良导致间歇性通信失败，表现为定时功能时好时坏

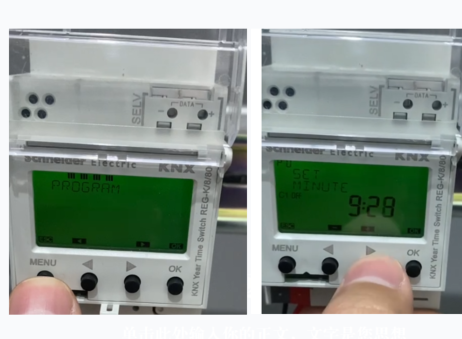

第5步：检查定时器是否修改了定时设置
目的：确认定时器的配置参数正确。这一步需要操作定时器面板或连接ETS读取配置，重点检查时间、日期、使能状态等容易被误改的参数。
| 检查项 | 操作方法 | 正常判定标准 | 异常处理 |
|---|---|---|---|
| 定时时间 | 通过面板查看当前设置的ON/OFF时间 | 时间设定正确 | 重新设定正确时间 |
| 日期/星期 | 检查定时器内置日期和时间是否准确 | 与当地时间一致（精确到分钟） | 通过面板或ETS同步时间 |
| 重复周期 | 确认重复模式设置 | 每天/工作日/周末/单次与实际需求匹配 | 修改重复模式 |
| 使能状态 | 检查定时功能是否被禁用 | Enabled状态 | 切换为Enabled |
| 时区设置 | 检查时区和夏令时选项 | 时区=UTC+8，DST按需启用 | 修改时区设置 |
| 固件版本 | 检查定时器固件版本号 | 建议升级至最新版本 | 通过ETS更新固件 |
现场经验：
- 某项目调试人员误将定时时间AM/PM设反（如设成22:00却误设为10:00 PM），导致夜间照明白天开启
- 另一项目定时器时区被错设为UTC+0（默认值未改），所有定时动作比预期晚了8小时
- 还有项目调试完成后未对定时器做写保护，后期运维人员误操作修改了定时参数
第6步：ETS消息检测（高级诊断）
目的：通过ETS专业工具抓取总线报文，精确定位通信层问题。当前面5步都查不出问题时，ETS总线监视是最后的杀手锏。
操作流程：
- 连接ETS软件至KNX/IP网关（MTN6500-0103）或USB接口
- 打开总线监视器（Bus Monitor）
- 过滤定时器MTN6606-0008的物理地址
- 模拟触发定时条件，观察定时器是否发送开关指令
- 监测目标开关模块，确认是否收到定时器的指令
- 检查非法/异常报文（重点关注非标准来源的写入指令）
关键分析点：
| 分析维度 | 正常情况 | 异常情况 |
|---|---|---|
| 定时器发报 | 定时触发时发送ON/OFF Telegram | 未发报→定时器设置/硬件问题 |
| 模块收报 | 开关模块正确接收并执行指令 | 有发报无执行→模块/接线问题 |
| 总线负载率 | ≤40% | ≥60%时总线可能拥堵 |
| 异常来源 | 仅施耐德KNX认证设备存在 | 发现未知物理地址频繁发报 |
实际案例排查结果
项目背景
某大型酒店项目，施耐德KNX系统运行半年后，MTN6606-0008定时器出现间歇性定时功能失效。最让人头疼的是——问题不是一直出现，而是时好时坏，排查人员去了现场它又正常了。
排查过程
| 步骤 | 检查内容 | 结果 | 状态 |
|---|---|---|---|
| 第1步 | 强电供电情况 | 空开合闸，供电电压AC 228V | 正常 |
| 第2步 | KNX总线电源 | 总线电压DC 29.2V，电源模块LED常亮 | 正常 |
| 第3步 | 开关模块工作状态 | MTN647593手动测试正常，RUN LED常亮 | 正常 |
| 第4步 | 定时器接线 | 端子压接牢固，红黑极性正确，黄白无短路 | 正常 |
| 第5步 | 定时器设置 | 定时时间、日期、重复周期、时区均正确 | 正常 |
| 第6步 | ETS总线监视 | 发现异常！ 第三方非认证设备地址2.3.45每秒发送约50条非法写入指令 | 问题定位！ |
根本原因
- 根源：第三方非KNX认证设备（地址2.3.45）频繁发送非法写入指令
- 影响：每秒约50条非法指令导致总线冲突，定时器的正常控制指令被延迟、干扰或覆盖
- 表现：定时功能间歇性失效，并非完全不工作——因为非法指令密集但非持续，定时器在某些周期侥幸避开了冲突窗口
解决方案
| 优先级 | 措施 | 具体操作 |
|---|---|---|
| 立即 | 隔离第三方设备 | 断开其KNX总线连接 |
| 短期 | 重新配置定时器参数 | 清除异常指令缓存，重新下载ETS配置 |
| 中期 | 增加指令过滤规则 | 在逻辑控制器中配置过滤白名单 |
| 长期 | 规范设备选型 | 全部使用施耐德原厂KNX认证设备 |
预防建议
- 设备选型规范：所有KNX总线设备应使用施耐德原厂或KNX协会认证产品
- 定期总线监测：每季度使用ETS软件监测总线通信状态和负载率
- 配置指令过滤：在逻辑控制器中配置指令优先级和过滤规则
- 保留ETS项目文件：完整备份ETS项目文件（.knxproj），便于后期故障复现和排查
- 日志记录：在逻辑控制器中开启日志功能，记录定时器触发事件和执行结果
- 验收测试：项目交付前进行72小时连续定时功能测试，验证稳定性
附录：检查清单速查表
| 步骤 | 检查内容 | 工具 | 正常判定 | 耗时 |
|---|---|---|---|---|
| 1 | 强电供电 | 万用表/目视 | AC 220V±10% | 5min |
| 2 | 总线电源 | 万用表 | DC 21~30V | 5min |
| 3 | 输出模块 | 目视/手动测试 | RUN LED常亮/手动可控 | 10min |
| 4 | 定时器接线 | 目视/螺丝刀 | 接线牢固/极性正确 | 10min |
| 5 | 定时设置 | 面板操作 | 时间和日期正确/使能 | 10min |
| 6 | ETS监测 | ETS软件 | 无异常报文/负载≤40% | 30min+ |
