在智能照明系统的工程验收中,消防强切(强制切断非消防电源)是保障建筑消防安全的重中之重。C-Bus系统提供了灵活多样的消防联动接口,以下是实现消防强切联动的核心技术要点与实操规范:1. 网线硬接线强切逻辑

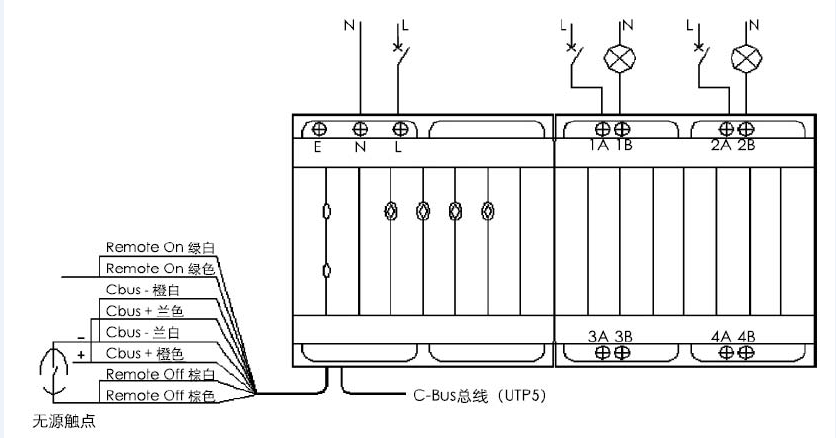

C-Bus系统的输出单元通常预留了远程消防控制端口。通过将网线中的棕线、棕白线(作为“+”极)与兰白线、橙白线(作为“-”极)进行短接,即可触发物理强切。当火警发生时,消防控制柜引出的无源常开触点闭合,连接该触点的C-Bus输出单元会强制关断,相应照明回路强制断电;火警解除后,触点断开,系统将自动恢复到火警发生前的照明状态。
2. 总线耦合器与开关量输入模块接入
对于需要集中管理或跨回路控制的场景,可以通过硬件模块将消防信号转化为C-Bus总线信号。常用的方案是使用四路总线耦合器(5104BCL)配合4路开关量输入模块(5500AUX或L5504AUX)。消防控制柜的干结点信号接入这些输入模块后,会被转换成标准的C-Bus报文在总线上传输,工程师可在后台软件中灵活编程,实现复杂的消防联动逻辑。
3. 24V有源信号转无源干结点处理
在实际工程中,许多消防主机输出的是DC 24V有源信号,而C-Bus的输入端口(如5500AUX或输出单元的远程端口)通常只能接收无源干结点信号。此时,严禁将有源24V直接接入C-Bus设备。必须先通过一个中间继电器(Interposing Relay),利用24V信号驱动继电器线圈吸合,再提取继电器的无源常开触点接入C-Bus系统。这一步骤不仅能完成信号转换,还能有效隔离消防强电与智能照明弱电系统,保护C-Bus设备免受电压冲击。
掌握以上三种核心联动方式,能够帮助工程师在面对不同品牌消防主机和复杂的现场布线环境时,都能快速制定出安全、合规的消防强切解决方案。
