ETS6 调试施耐德 KNX 系统——开关/调光/窗帘/面板设置全流程
ETS6 调试施耐德 KNX 系统的完整流程：项目创建与视图选择、USB/IP 连接方式、开关/调光/窗帘模块编程设置、场景功能配置、面板按键编程、组地址链接联动，以及调试注意事项。
一、项目创建与视图
ETS6 调试施耐德 KNX 系统，推荐在楼宇视图添加建筑结构，在拓扑视图查看物理地址分配。
| 视图 | 用途 |
|---|---|
| 楼宇视图 | 按楼层/房间组织，适合方案规划 |
| 拓扑视图 | 按物理地址（区域.线路.设备）组织，适合调试排障 |
| 组地址视图 | 按主组/中组/子组管理通信关系 |
添加设备
- ETS3：需产品数据库（.knxprod），版本必须与模块一致
- ETS5/ETS6：在线下载产品目录，自动获取最新数据库
系统容量
15 域 × 15 线路 × 64 设备，最大物理地址 15.15.255
二、ETS 连接方式
USB 连接
- 菜单 → 连接 → 通讯 → USB
- 勾选标准连接，USB 地址默认 15.15.255
- 点击 TETS 测试，出现 OK 即通讯正常
KNX IP 连接
电脑与 KNX IP 路由器在同一网段。注意群组地址在不同 IP 网段间会冲突，IP 路由过滤表需正确配置。
三、开关模块编程
下载顺序（不可颠倒）
- 先下载物理地址——按下模块编程按钮，ETS 分配地址
- 再下载应用——将完整配置写入模块
4 路开关执行器设置
- 灯光开闭：每个通道独立开关控制

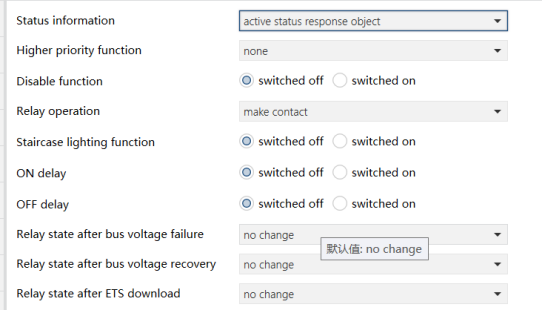

- 状态反馈：启用状态反馈对象，用于面板/中控显示状态
首次通电
首次通电时模块自动关闭再重启（初始化过程），等待完成后操作。
接线

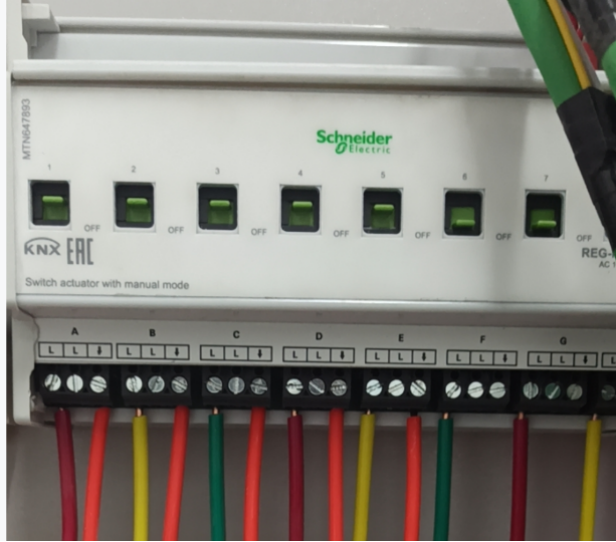

每个回路有 L 火线接线柱（2 个 L 柱内部接通），公共火线可手拉手串接。
四、场景功能设置
开关模块场景

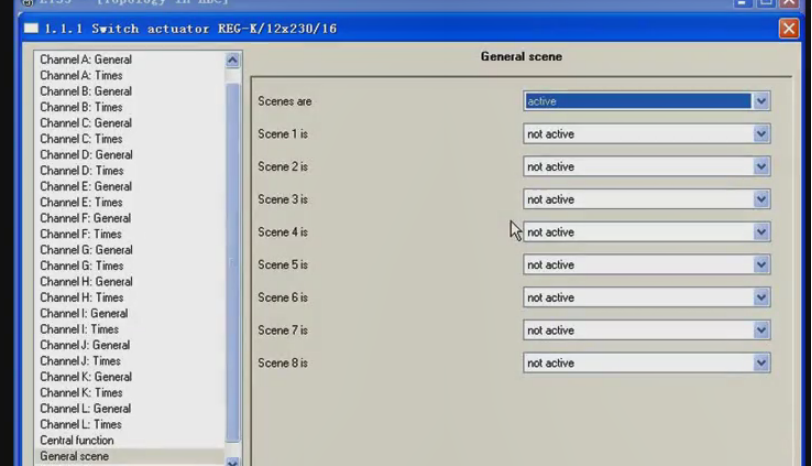

- 激活场景功能
- 激活场景 1、场景 2
- 在场景中设置各通道状态值（开/关）
调光模块场景

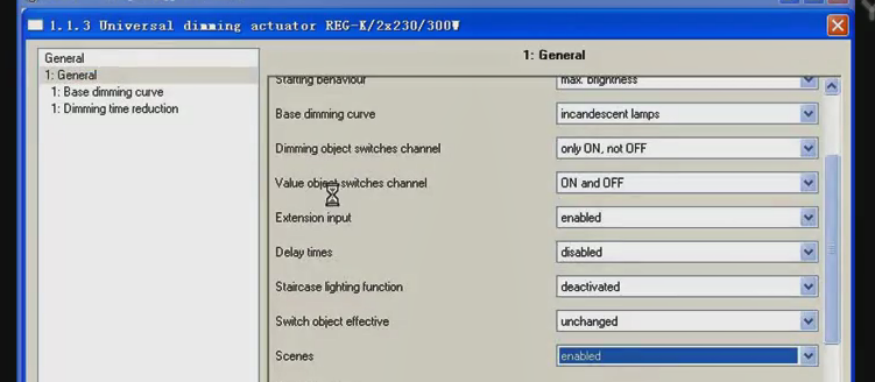

- 激活场景设置
- 设置调光通道在场景中的亮度值（0-100%）
面板场景

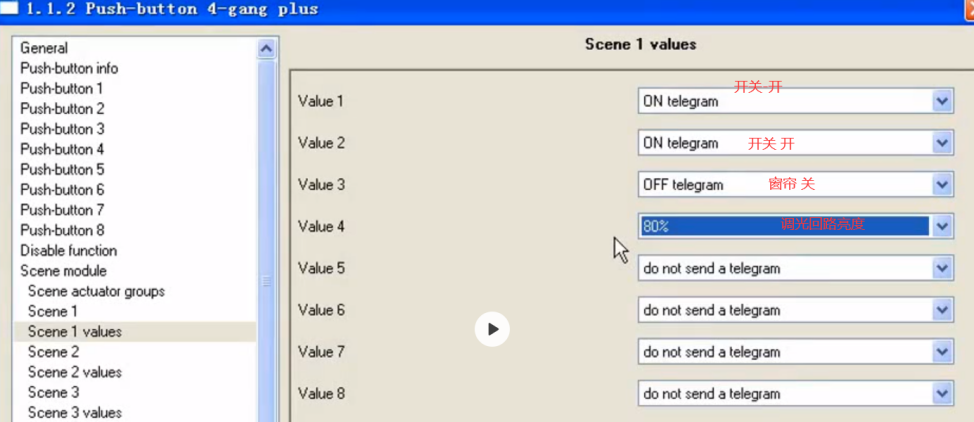

面板按键选择场景功能，场景编号对应模块中的场景号，链接控制对象组地址后即可调用。
五、调光模块
2 路 300W 调光模块，按需激活通道。3 种控制类型：
| 类型 | 数据 | 说明 |
|---|---|---|
| 开关 Switching | 1 bit | 开/关，可设开灯亮度 |

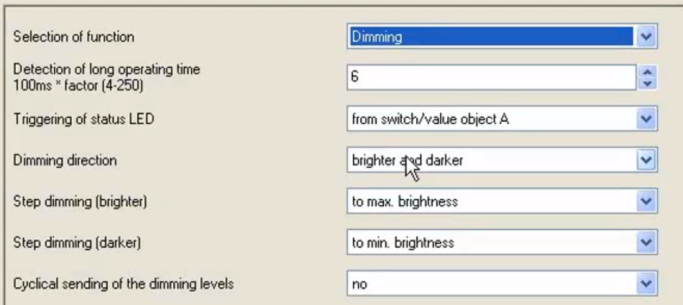

| 调光 Dimming | 4 bits | 相对调光，步进增减 |
| 亮度值 Value | 1 byte | 绝对调光，0-100% |
六

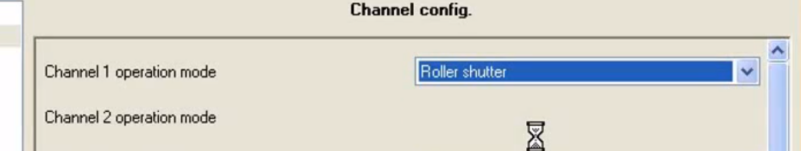

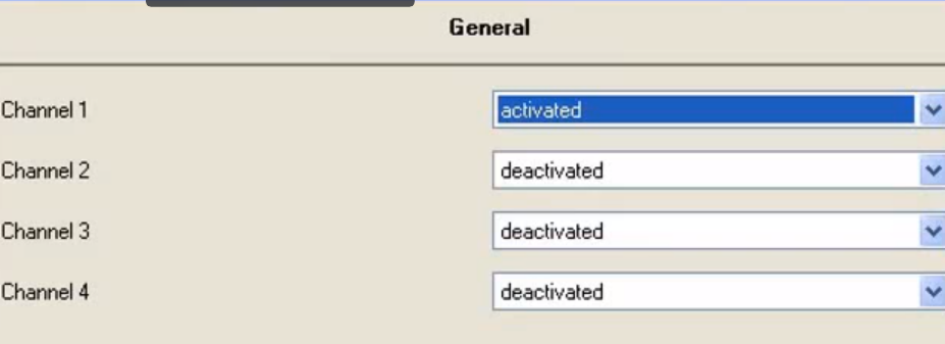

在百叶窗模块参数中设置：功能选控制卷帘 → 激活一路 → 模式改为卷帘。
| 功能 | DPT | 说明 |
|---|---|---|
| 升降 | 1 bit | 上升/下降控制 |
| 停止 | 1 bit | 停止运动 |
| 定位 | 1 byte | 0-255 位置百分比 |
七、面板编程

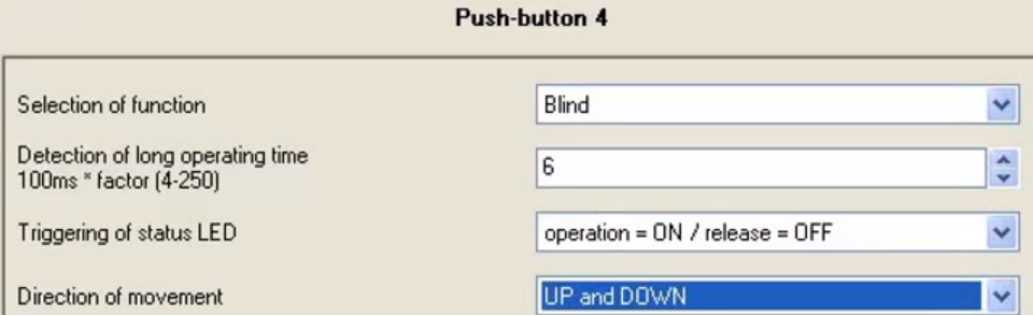

| 功能 | 数据 | 说明 |
|---|---|---|
| Toggle 开关反转 | 1 bit | 每按一次切换状态 |
| Switch 开关 | 1 bit | 开或关（固定方向） |
| Dimming 调光 | 4 bits | 步进调光 |
| Scene 场景 | 1 byte | 调用场景编号 |
八、组地址链接
组地址是传感器与执行器的通信桥梁：
- 开关回路：开关模块通道和面板按键绑定到同一组地址
- 调光模块：开关控制用 1 bit，调光控制用 4 bits，亮度控制用 1 byte
- 窗帘模块：升降控制用 1 bit，一键升降用 Toggle
九、调试要点
- 下载顺序：先物理地址 → 再应用配置 → 最后测试联动
- 核心原则：KNX 调试的核心是组地址，组地址规划决定系统功能
- IP 在同一网段：组地址不会冲突，IP 路由过滤表需正确配置
来源：湖北德龙自动化科技有限公司
