KNX IP 网关设置详解

来源：湖北德龙自动化科技有限公司

---

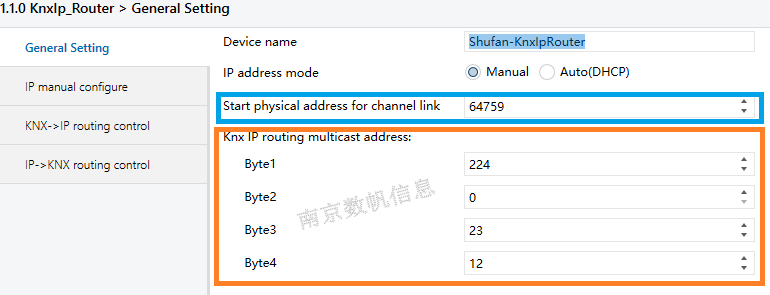

一、IP 地址设置

1.1 设备名称

KNX/IP 路由器可自定义名称，最长不超过 30 个字符，用于在网络中识别各个设备。

1.2 IP 地址模式

模式	说明
Manual（手动）	根据现场网络情况手动设置 IP 相关参数
DHCP（自动）	由 DHCP 服务器自动分配 IP 地址

---

二、组播地址与端口

2.1 默认组播地址

KNX 协议定义了系统的组播地址：224.0.23.12。所有 KNX 组播报文都通过这个地址在以太网中进行路由。

2.2 组播地址修改

在实际工程中，可能需要根据以太网拓扑架构，将不同子网的 KNX 组播报文划分到不同的组播地址。

2.3 端口说明

端口类型	端口号	说明
组播端口	3671	组播报文通过此端口收发
数据端口	动态分配	应用软件通过查询方式从 IP 网关获取
控制端口	动态分配	应用软件通过查询方式从 IP 网关获取

---

三、KNX IP Router vs Interface

类型	功能	适用场景
KNX IP Interface	仅作为 KNX 网络接入入口，不具备路由过滤功能	简单接入调试
KNX IP Router	具备以太网接入 + 报文路由过滤两大功能	正式工程部署

---

四、路由过滤规则配置

4.1 IP 侧 → KNX 侧

报文类型	推荐配置	说明
单播报文	Filter（过滤）	避免下载参数时单播报文传送到其他支线
广播报文	Route（透传）	广播报文一般很少，直接路由
组播报文	Filter（过滤）	避免 IP 侧无关组播报文堵塞 KNX 总线

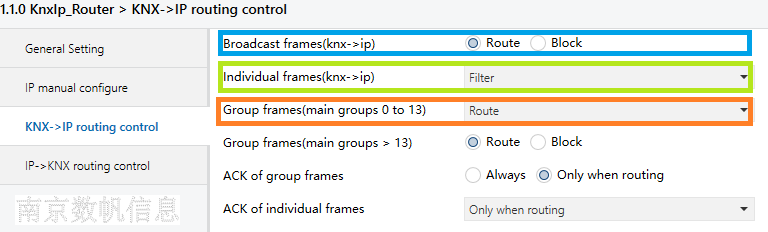

4.2 KNX 侧 → IP 侧

报文类型	推荐配置	说明
单播报文	Filter（过滤）	避免支线设备单播发送到其他支线
广播报文	Route（透传）	正常情况下不要 Block
组播报文	Route（透传）	确保 PC 端能收到所有组地址数据

4.3 组播报文路由——关键难点

ETS 根据组地址生成各网关过滤表。若 KNX→IP 侧组播采用 Filter，某组地址在其他支线未配置时，过滤表会认为无需发送到 IP，导致 PC 端收不到该组地址数据。

推荐方案：KNX→IP 侧组播全部 Route，配合 IP→KNX 侧 Filter 仍能防止总线报文增多。

4.4 主组过滤配置

主组范围	可选配置
主组 0~13	阻断 / 过滤器 / 路由
主组 14~15	阻断 / 路由
主组 16~31	阻断 / 路由（额外页面）

---

五、推荐配置总结

IP 侧 → KNX 侧：单播 Filter | 广播 Route | 组播 Filter
KNX 侧 → IP 侧：单播 Filter | 广播 Route | 组播 Route

这样既能防止无关报文堵塞 KNX 总线，又能确保 PC 端可以收到所有组地址数据。

---
