ETS6 下载模块失败排查——总线电压 0.5V 判断模块硬件故障
ETS6 下载 KNX 模块失败时，回读发现总线电压仅 0.5V，判断为模块内部电源电路损坏导致硬件故障。提供从电压测量到故障判定的完整排查方法。
故障现象
在 ETS6 中对 KNX 模块执行下载操作时，下载失败。
排查过程

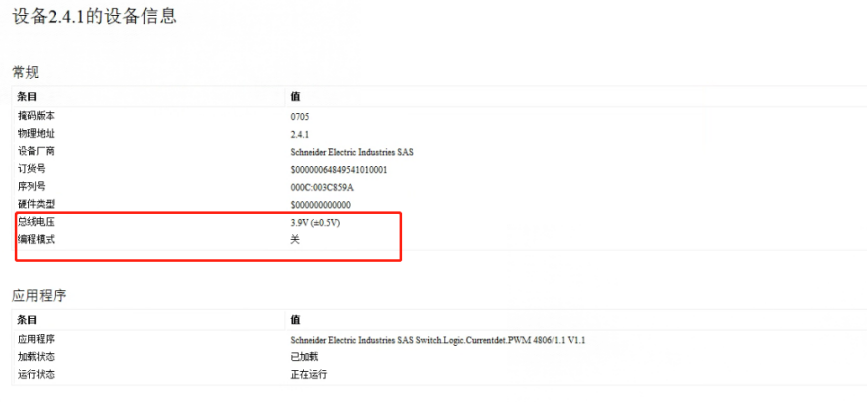

- 回读模块信息：模块无响应
- 测量总线端子电压：仅 0.5V（正常 DC 24-30V）
- 结论：模块内部电源电路损坏，硬件故障
解决方案
- 更换故障模块，无法通过 ETS6 软件修复
- 更换前断开该模块，确认其他设备正常
- 更换后重新分配独立地址并下载配置
诊断要点
- 万用表测总线端子电压可快速诊断硬件故障
- 正常：DC 24-30V；异常：低于 5V 说明模块损坏
- 回读失败 + 总线电压极低 = 硬件损坏
来源：湖北德龙自动化科技有限公司
