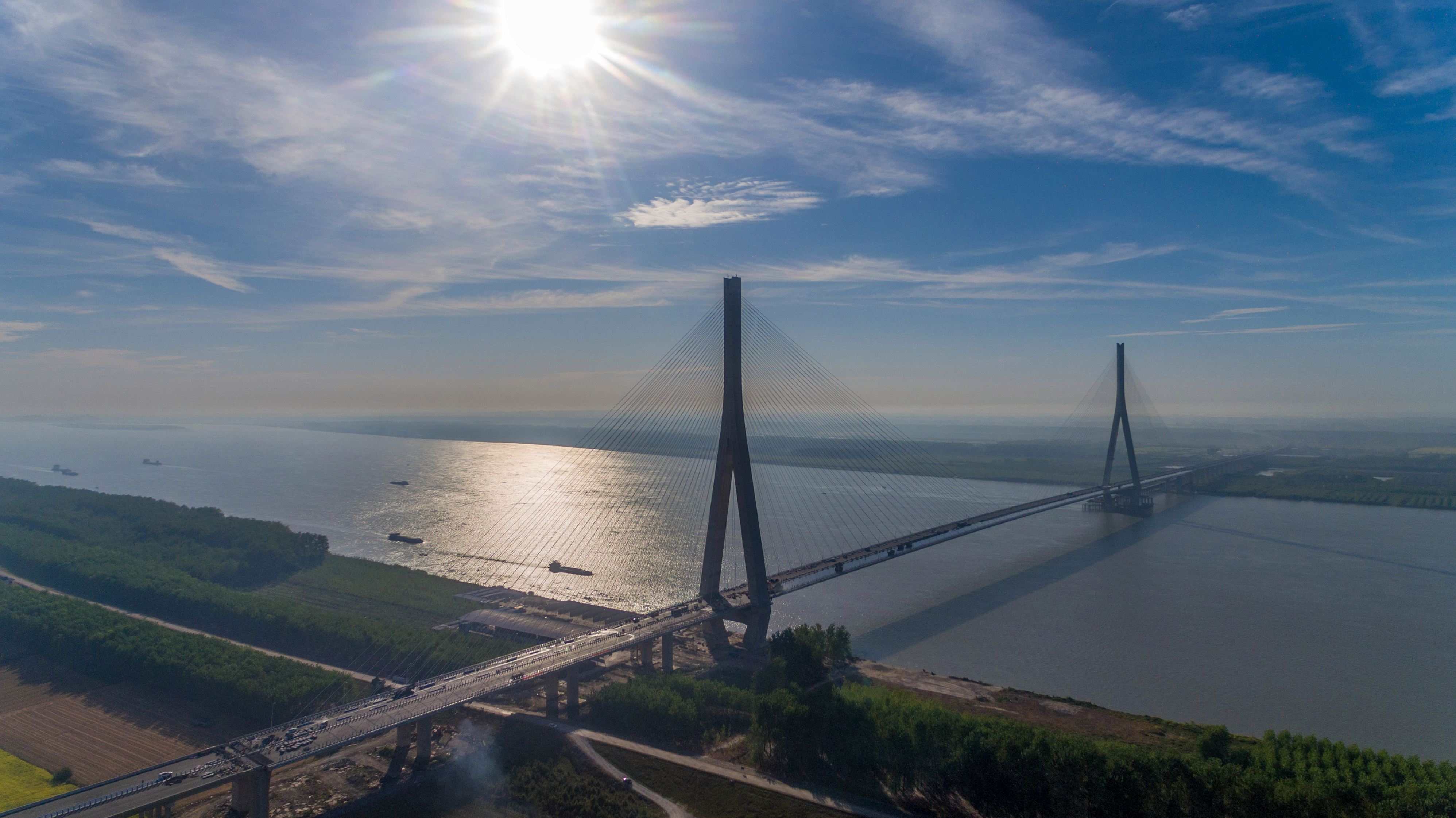

咸宁嘉鱼大桥 — 施耐德奇胜 C-Bus 智能照明系统项目
咸宁嘉鱼大桥采用施耐德奇胜 C-Bus 智能照明系统，通过 5500PACA 分季节定时控制、E5058NL/E5054NL 智能面板场景控制、HomeGate 移动端监控及 5500PC 第三方集成对接，实现桥梁景观与功能照明的自动化管理与节能降耗。
项目概述
咸宁嘉鱼大桥采用施耐德奇胜 C-Bus 智能照明系统，通过与信息部门多次交流沟通，以及对照明类型的分类处理，最终给出定时控制 + 面板本地控制的综合方案。
方案架构
一、分季节定时控制
根据夏秋与春冬不同季节的日照时间差异，设置分季节控制方案。采用 5500PACA 智能逻辑控制器作为核心定时调度单元，自动切换不同季节的定时策略，确保桥梁景观灯与功能灯的开关时间与自然日照无缝衔接。
二、本地面板场景控制
部署 E5058NL（8联）和 E5054NL（4联）NEO系列可编程控制面板，配合 L5508RVF（8路10A）、L5512RVF（12路10A）、L5504RVF（4路10A）智能继电器模块，对桥梁不同类型灯光和区域进行场景控制设置。
- 桥梁景观照明：多场景预设（节庆、平日、深夜、节能）
- 桥面道路照明：分时段定时控制
- 桥塔与索缆亮化：重要节点独立控制
- 引桥与匝道：联动控制
三、移动端监控
通过多功能网关实现园区局域网内手机或平板对灯光的远程控制。中控软件采用施耐德 HomeGate 软件，配合 5500PCU（USB接口模块）或 5500CN2（以太网网关）实现联网。
四、第三方系统集成
通过 5500PC RS-232 接口模块实现 C-Bus 系统与第三方系统的数据对接，完成桥梁综合监控系统的集成控制，使照明系统与交通监控、安防监控等子系统实现联动。
五、总线供电
采用 5500PS 总线电源模块为 C-Bus 网络提供稳定的 350mA 直流载波供电，保障系统稳定运行。
项目效果
- 通过自动化系统的控制策略，提高设备运行效率和能源使用效率
- 分季节定时控制避免了人工调时的人力投入，节省人力成本
- 智能场景控制让桥梁照明与交通运营场景联动，提升通行安全与景观效果
- 第三方集成实现了桥梁照明的统一集中管理
