施耐德C-Bus调光器无负载特性解析：为何未接线仍显示220V电压？

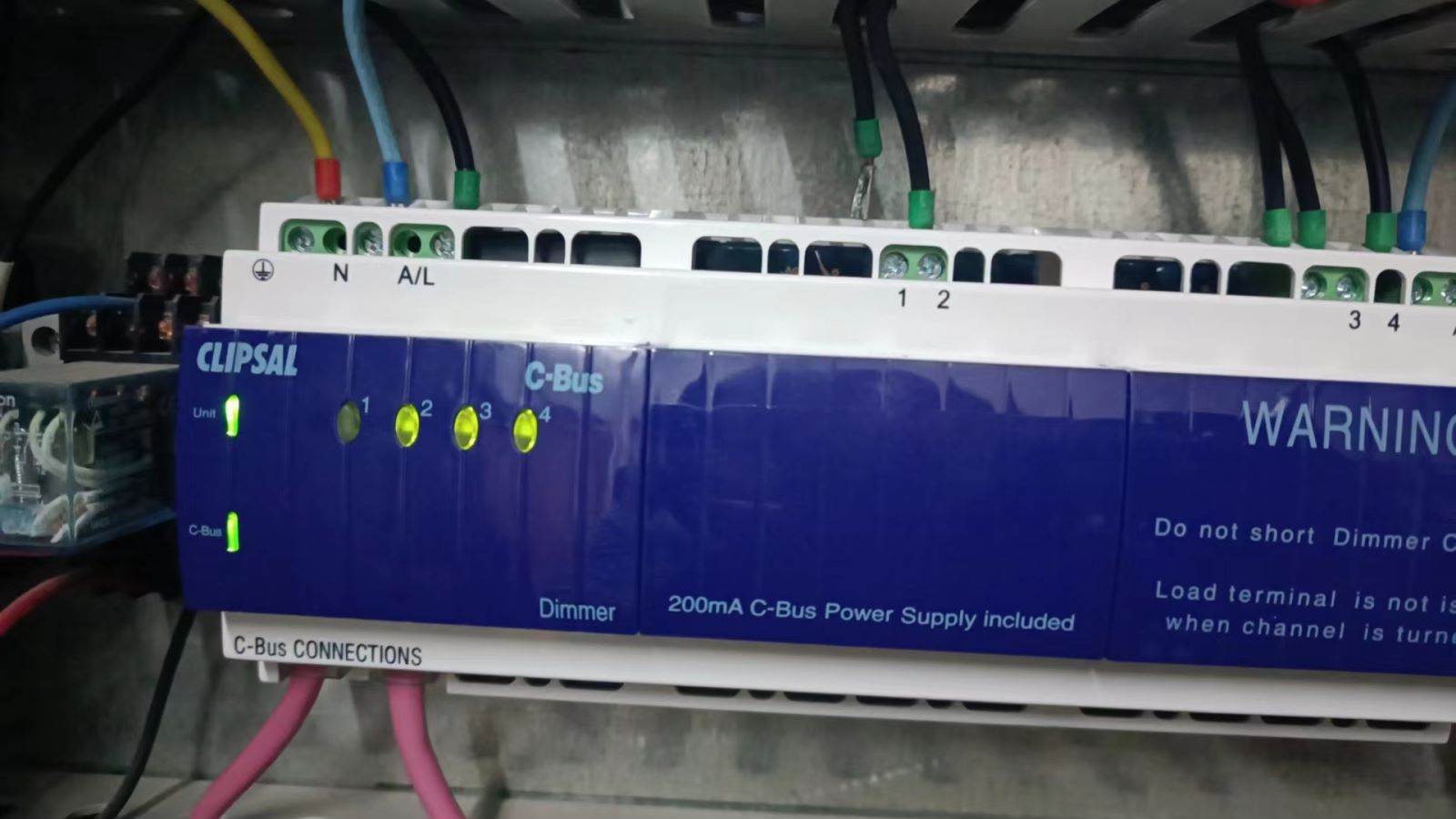

在武汉东湖等高端项目的现场调试中，工程师们经常会遇到一个看似矛盾的现象：当施耐德C-Bus可控硅调光器没有接任何灯具负载时，手动操作调光按钮，万用表依然能测出220V的电压，但灯具却无法点亮或调光。这并非设备故障，而是施耐德调光器特有的“负载监测功能”在发挥作用。

1. 现象解析：无负载时的220V电压显示
当调光器处于空载（未接负载）状态时，如果进行手动调光操作，输出端确实会显示出220V的市电电压。这是因为调光器内部的开关电路在接收到控制信号后依然会进行物理动作。然而，这种电压显示仅仅是市电的“虚电压”或开路电压，由于没有形成完整的电流回路，实际上并没有产生有效的功率输出，因此无法驱动任何照明设备。 2. 核心机制：自动负载检测与保护
施耐德调光器内置了先进的“自动负载检测”功能（Automatic Load Detection）。每当市电通电或系统复位后，调光器都会主动执行一次负载检测程序。它的核心逻辑是判断当前连接的是何种类型的负载（如RC容性负载或RL感性负载），以便自动调整最佳的调光曲线。如果检测不到负载，调光器虽然会响应面板的指令并显示电压状态，但无法进入正常的可控硅斩波调光工作模式。 3. 工程指导：如何正确测试调光功能
基于上述特性，在现场验收或调试施耐德C-Bus调光器时，严禁在空载状态下测试调光效果。仅仅测量输出端是否有220V电压并不能代表调光器工作正常。正确的测试方法是必须接入符合功率要求的实际灯具负载。只有在带载的情况下，调光器的负载监测功能确认回路正常后，才能真正实现电压的平滑变压与灯光亮度的精准调节。
