KNX 系统故障排查实战——深圳某商场施耐德开关模块异常案例

深圳某商场 KNX 照明系统突发瘫痪——所有开关模块无响应，ETS 无法操作。现场通过观察电源故障灯、断开负载法、总线电阻测量三步锁定 KNX 通讯线短路，成功修复。含排查决策树、验证清单与预防建议。

KNX 系统故障排查实战——深圳某商场施耐德开关模块异常案例

案例背景

深圳某商场采用施耐德 KNX 开关模块进行照明控制，涉及 MTN648493（12路16A）、MTN647893（8路16A）、MTN647593（4路16A）开关模块，以及 MTN6513-1202 和 MTN684064 电源模块。运行过程中突发严重故障——所有模块无响应，电脑软件无法操作。

故障现象

序号现象
①所有施耐德 KNX 开关模块无工作迹象
②通过 ETS 软件操作无任何反应

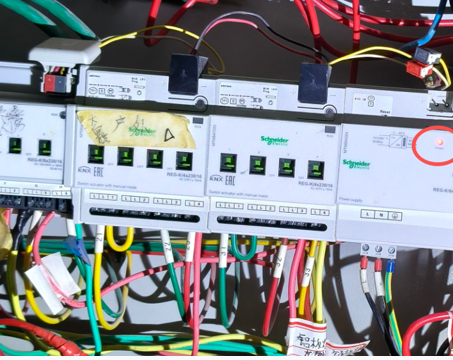

③开关电源的故障指示灯亮起（关键线索）

💡 电源故障灯是现场工程师最直接的诊断信号——它告诉我们电源模块已经触发了保护机制。

排查过程

第一步：断开负载法

操作现象结论
断开电源所有负载线电源恢复正常电源本身无故障
重新接上负载线电源再次进入保护问题在负载侧或总线上

第二步：总线短路检测

用万用表测量 KNX 总线红黑端子间的电阻：

最终确认是 KNX 通讯线短路，触发电源过流保护，导致系统瘫痪。

解决方案

修复短路线路

  1. 借助万用表沿总线分段测电阻，定位短路点
  2. 检查短路原因（剥线不当、线缆压坏、接线盒进水等）
  3. 修复或更换受损线段
  4. 验证修复后总线电阻恢复正常

恢复运行

  1. 重新连接电源负载线 → 电源故障灯熄灭
  2. 依次启动各开关模块 → 模块正常上电
  3. 通过 ETS 操作测试 → 所有模块正常工作 ✅

排查决策树

电源故障灯亮？
  ├── YES → 断开负载线
  │          ├── 电源恢复正常？
  │          │   ├── YES → 测量总线电阻
  │          │   │          ├── 接近 0Ω → 总线短路
  │          │   │          └── 正常 → 检查单台设备
  │          │   └── NO → 电源模块本身故障
  │          └── 更换电源模块
  └── NO → 检查 ETS 通信连接

关键经验总结

经验说明
电源故障灯最快诊断电源模块的故障指示灯第一时间提示总线异常
断开负载法有效隔离快速判断问题在电源侧还是负载侧
总线短路是常见故障施工中剥线不当、线缆被压、接线盒进水都可能导致

预防建议

措施做法
总线敷设规范KNX 通讯线与强电线保持 ≥ 20cm 间距
接线端子保护使用 KNX 专用接线端子，避免裸线暴露
通电前检测用万用表测量总线电阻，确认无短路再上电
总线分段设计使用支线耦合器实现分段隔离，缩小故障范围
