ETS6 KNX 总线调试故障排查指南——诊断工具与调试思路

来源：湖北德龙自动化科技有限公司

---

一、诊断与故障定位——物理层排查

在 KNX 总线调试过程中，遇到设备通讯异常时，应首先从物理层开始排查，遵循从外到内、从硬件到软件的思路。

1.1 灯具供电检查

首先排除 220V 灯具上端是否有电，以及灯具本身是否存在故障。可使用万用表测量灯具供电端电压，确认供电正常；若灯具损坏，更换后测试。

1.2 总线导线断线检查

检查 KNX 总线导线是否存在断线。KNX 总线采用红黑双绞线（红=+30V，黑=-30V），使用万用表测量总线电压，正常应在 DC 29V~31V 之间。若电压异常，逐段排查总线线路。

1.3 KNX 总线与端子连接不牢固

检查 KNX 总线与设备端子的连接是否牢固。KNX 总线端子采用插拔式连接，需确保导线完全插入并锁紧，避免虚接导致通讯不稳定。

1.4 总线极性倒装

检查是否有设备上的总线发生极性倒装（红黑接反）。KNX 总线有严格的极性要求：红色接 +（+30V），黑色接 -（-30V）。极性接反会导致该设备无法正常通讯。

1.5 辅助电源检查

某些总线设备需要辅助电源（如气象站、液晶面板等）。检查这些设备的辅助电源是否正常接入，供电电压是否符合设备要求。

1.6 编程设备在错误的线路上

检查已编程的设备是否被分配到了错误的线路上。在 ETS 项目中，每个设备都有独立地址，若物理连接与 ETS 拓扑配置不一致，设备将无法正常通讯。

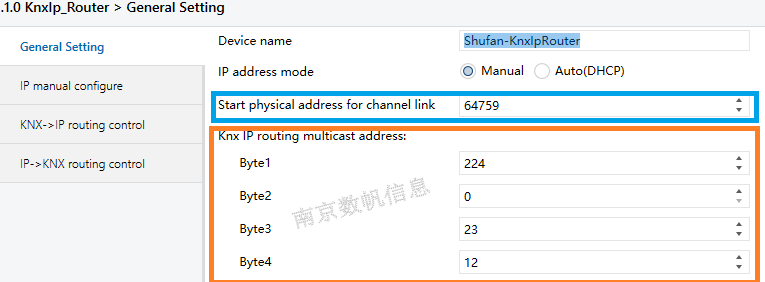

1.7 总线设备配置或参数不正确

检查总线设备的配置或参数是否正确。常见问题包括：组地址未正确链接、参数设置与实际硬件不匹配、设备固件版本与 ETS 数据库不兼容等。

---

二、ETS6 诊断工具——独立地址诊断

独立地址（Individual Address）是 KNX 系统中每个设备的唯一标识。ETS6 的独立地址诊断功能可以检查特定独立地址的设备是否在总线上在线。

• 功能：向指定独立地址发送诊断请求，检测该设备是否在线
• 使用场景：确认设备物理连接正常、验证设备是否已正确编程
• 操作方式：在 ETS6 中右键设备 → 诊断 → 检查在线状态
• 注意：独立地址诊断与线路扫描不能同时使用

---

三、ETS6 诊断工具——线路扫描

线路扫描（Line Scan）可以扫描指定线路上的所有在线设备，是批量排查设备通讯状态的有效工具。

• 功能：扫描该线路上的所有在线设备，显示其独立地址、编程模式状态等
• 使用场景：整条线路设备通讯异常、新接入设备未识别、批量确认设备在线状态
• 操作方式：ETS6 → 总线 → 线路扫描
• 注意：线路扫描与独立地址诊断不能同时使用

---

四、ETS6 诊断工具——设备信息读取

通过已知的设置独立地址，可以读取设备的群组信息，用于验证设备配置是否正确。

• 功能：读取设备的群组对象信息，包括组地址绑定、通信对象状态等
• 使用场景：验证设备组地址配置、排查通讯对象不响应问题
• 操作方式：ETS6 → 总线 → 设备信息 → 输入独立地址
• 前提：需已知设备的独立地址

---

五、系统性调试思路总结

综合以上诊断方法，推荐以下调试流程：

1. 物理层检查：确认供电正常、总线连接牢固、极性正确、辅助电源到位
2. 设备在线确认：使用独立地址诊断或线路扫描确认设备是否在线
3. 配置验证：通过设备信息读取功能验证组地址和参数配置
4. 交叉验证：对比 ETS 项目拓扑与实际物理连接是否一致
5. 分段隔离：断开可疑设备或线路，逐步缩小故障范围

---
