DMX与C-BUS系统连接指南：5500DMX网关应用与单向控制解析

在专业舞台灯光（DMX）与智能建筑照明（C-BUS）系统集成的过程中，硬件连接仅是第一步，理解其通讯机制与数据流向才是系统稳定运行的关键。通常情况下，我们使用专用的网关设备来实现这两种协议的“翻译”与互通。 1. 硬件连接：使用5500DMX网关

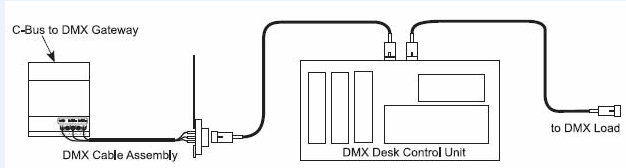

C-BUS系统与DMX系统的连接核心在于 5500DMX 网关。该设备一端接入 C-BUS 总线，接收来自 C-BUS 网络的控制指令（如场景切换、调光命令）；另一端输出标准的 DMX512 信号，直接驱动舞台灯具、摇头灯或 LED 灯带。这种连接方式将 C-BUS 强大的逻辑控制与场景管理能力，无缝延伸到了专业的演艺灯光领域。

2. 通讯特性：单向控制（仅有控制，无状态反馈）
必须明确的是，通过 5500DMX 网关实现的通讯本质上是 单向 的。这意味着 C-BUS 系统可以向 DMX 设备发送控制信号（例如“打开”、“设置亮度为 50%”），但 DMX 系统本身 无法 将灯具的状态信息（如“当前亮度”、“是否故障”或“当前位置”）回传给 C-BUS 系统。这是由 DMX512 协议标准决定的，它主要用于信号下发，缺乏双向数据上报的通道。

3. 解决方案：如何实现“反馈”
由于原生协议不支持反馈，若需在 C-BUS 系统中实现状态监测或闭环控制，必须借助 其他信号或协议 进行辅助传输。常见的工程做法包括：

• 辅助传感器： 在灯光回路中增加电流检测器或电压传感器，通过干接点或模拟量信号接入 C-BUS 输入模块，间接判断灯具状态。
• 第三方协议网关： 如果灯具支持 RDM（Remote Device Management，远程设备管理）或 Art-Net 等高级协议，可通过额外的网关设备将这些状态数据转换为 C-BUS 能识别的信号（如 Modbus 或干接点），再传输回 C-BUS 系统。
