龙小智物联网DTU网关完整配置操作指南

以下是从后台管理端到现场DTU硬件的全流程配置，完全适配RS485串口Modbus RTU仪表的透传上云场景。

1. 后台管理端前置配置

产品配置

进入‌产品‌页面，新建产品，采集方式选择 ‌modbus_poll（平台轮询）‌。

在点位管理中，逐个配置仪表的寄存器信息：功能码、起始地址、缩放系数、遥测key标识名。

确认所有点位无误后，点击‌发布‌产品，未发布的产品无法被网关正常调用轮询。

网关注册

进入‌接入 → 网关 → 添加网关‌，通道类型选择 ‌DTU透传（Modbus RTU over TCP）‌。

保存后系统自动生成唯一‌接入码‌（格式为GWxxxxxx），直接复制生成的注册包内容：SN=<你的接入码>。

多台DTU必须各自使用独立的接入码，禁止多设备共用同一个网关接入码，避免后续设备认领混乱。

设备绑定

进入‌接入 → 设备 → 新建‌，选择刚才已发布的modbus_poll产品，再绑定对应的DTU网关。

设备点位会自动同步产品里的寄存器配置，无需手动重复抄写寄存器参数。

2. 现场DTU硬件参数配置

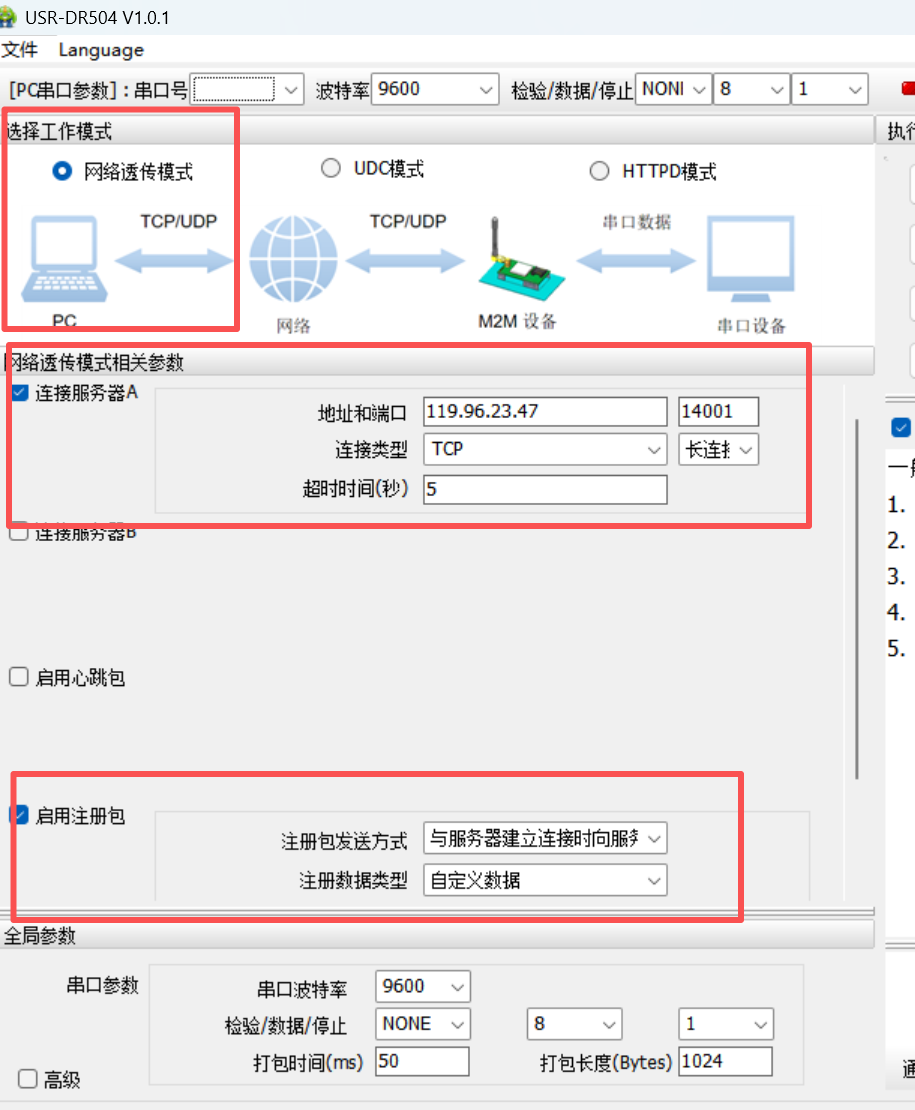

用DTU厂家的配置工具，按以下表格逐项填写，所有参数确认后保存并重启设备：

表格

配置项 填写规范

工作模式 选择 ‌TCP客户端‌ + ‌透传模式‌

目标服务器地址 填写龙小智云机的公网IP或域名（如iot.xxx.com）

目标端口 固定填写 ‌14001‌（裸TCP直连，不经过Nginx反代）

串口参数 波特率、校验位、数据位、停止位必须和现场RS485仪表完全一致

协议类型 选纯透传，不要在DTU内填写平台API Key或自定义协议

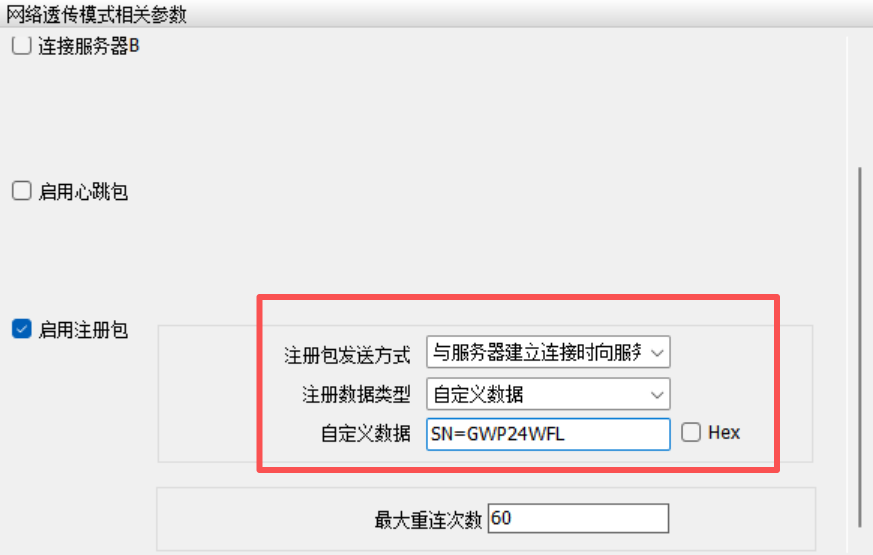

注册包/首包 粘贴后台生成的SN=<接入码>，DTU连上云端后第一时间自动发送

3. 上线验收标准

网关列表中该DTU网关状态变为‌在线‌，正常几十秒内就能刷新出心跳状态。

进入设备详情的「遥测调试」页面，能看到配置的点位key持续返回有效数值。

平台组态画面、历史数据曲线中能正常展示采集到的仪表数据，无断数、错数情况。

4. 常见故障快速排查

故障现象 处理步骤

网关在线但无数据 确认产品是modbus_poll且已发布；核对仪表从站地址、寄存器地址是否完全匹配；排查485总线短路、双主机冲突问题

多台设备互相绑错 每台DTU重新生成独立接入码，强制更新注册包；在后台网关页使用「强制绑定」功能修正认领关系

注意：不要在同一台DTU上同时开启透传和MQTT上报，避免抢占同一条485总线导致数据冲突。
